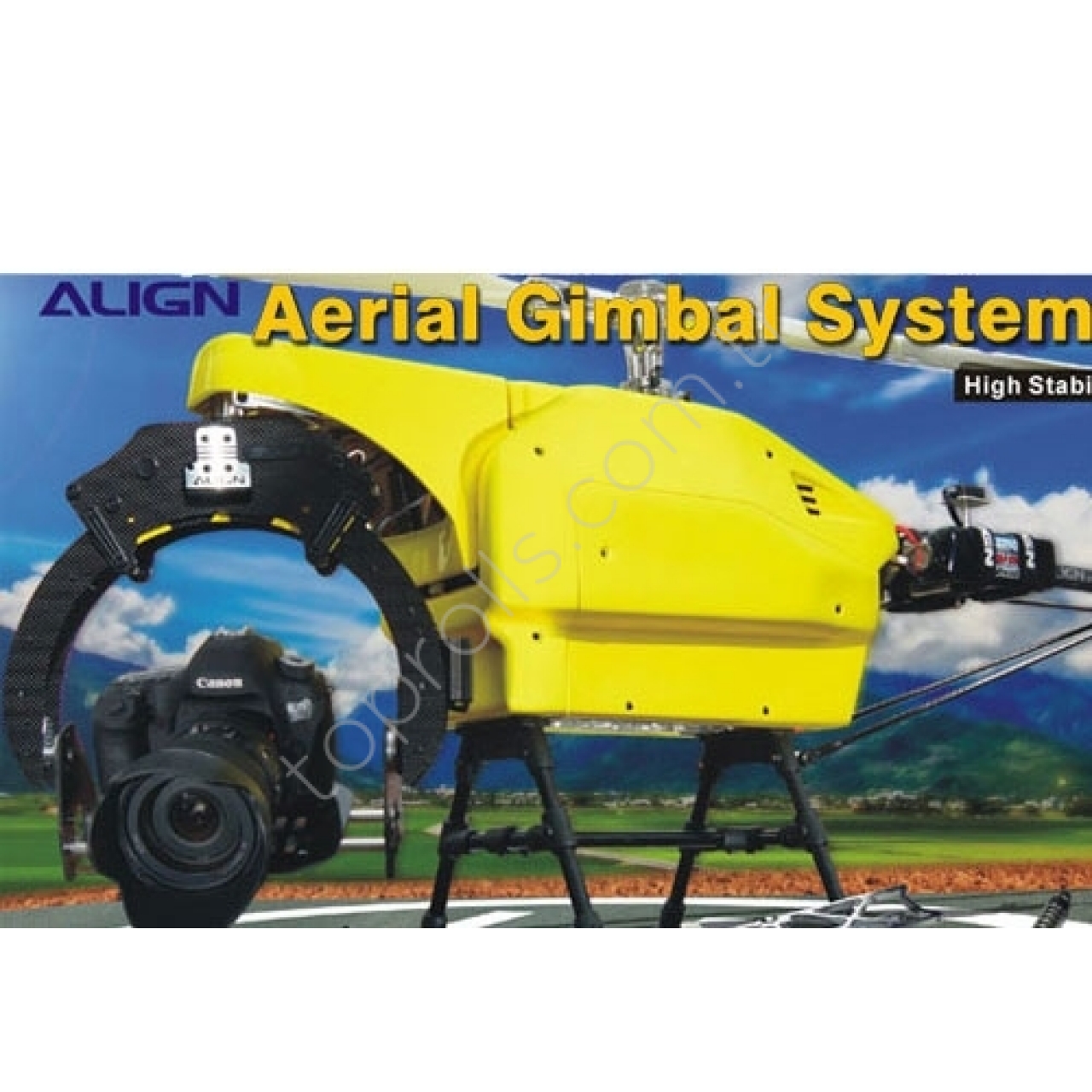

G800 Kamera Mount Sistemi ve GS800 Ünitesi

3K karbon kompozit materyal ile yüksek mukavemetli aluminum kullanılarak oluşturulmuş gimbal iskeleti.

Yüksek mukavemetli gimbal tabakası ve gimbal kamera tablası, yüksek sağlamlık, yüksek stabilite sunan, ağır yük taşıyabilen ve sert inişlerde durumunu koruyabilen bir yapıya sahiptir.

540 derecelik DS815 servo ve kayış aktarmalı dizaynı sayesinde gimbal, yüksek duyarlılıkla geniş açılara rahatlıkla dönebilir.

Eşsiz gimbal destek sistemi, sayesinde temiz, yüksek duyarlılık, boşluk yaratmayan ve uçuş sırasında kameranın açısının hep aynı kalmasını sağlayan bir yapıya sahiptir.

Sarsıntı emici amortisör sistemi, Align GS800 gimbal sistemi için özel geliştirilmiştir ve koyacağınız yüke bağlı olarak farklı yay gerginlikleri ayarlanabilir.

GS800 Kontrol Ünitesi

DS815 HV Robot Servo

Bilgiler (DS815 HV ROBOT SERVO) :

Spesifikasyonları (DS815 HV ROBOT SERVO):

●Align G800 gimbal ürünü, havadan görüntüleme ihiyacını karşılamak için üretilmiş bir upgrade üründür. İçerisindeki GS800 gimbal kontrol ünitesi, yüksek işlem kabiliyetine ve obje hedefe kilitlenerek çekim yapabileceğiniz farklı kontrol modlarına, bunların yanında diğer birçok havadan görüntüleme ihtiyaçlarına, kolaylıkla görüntüleri alabilmenize imkan sunan bir sistemdir. Bu sistem üzerinde APS Gyro bulunan T-rex 800E ile kullanılabilir. 3K karbon kompozit materyal ile yüksek mukavemetli aluminum kullanılarak oluşturulmuş gimbal iskeleti. Yüksek mukavemetli gimbal tabakası ve gimbal kamera tablası, yüksek sağlamlık, yüksek stabilite sunan, ağır yük taşıyabilen ve sert inişlerde durumunu koruyabilen bir yapıya sahiptir. 540 derecelik DS815 servo ve kayış aktarmalı dizaynı sayesinde gimbal, yüksek duyarlılıkla geniş açılara rahatlıkla dönebilir. Eşsiz gimbal destek sistemi, sayesinde temiz, yüksek duyarlılık, boşluk yaratmayan ve uçuş sırasında kameranın açısının hep aynı kalmasını sağlayan bir yapıya sahiptir. Sarsıntı emici amortisör sistemi, Align GS800 gimbal sistemi için özel geliştirilmiştir ve koyacağınız yüke bağlı olarak farklı yay gerginlikleri ayarlanabilir.

Çalışma Karakteristiği: Soft Start
Çalışma Voltajı: DC4.8~7.4V
Çalışma Sıcaklığı: -20℃~60℃
Çalışma Aralığı:540°(1000~2000us)
Geniş Bant Sistemler:1500μs
Stall Tork:15kg.cm(4.8V)
18kg.cm(6V)
20kg.cm(7.4V)
Hareket Hızı:0.15sec/60°(4.8V)
0. 13sec/60°(6V)
0.11sec/60°(7.4V)
Ölçüler:40.1x20.1x20.7mm
Ağırlık:66g

Spesifikasyonları (GS800 Kontrol Ünitesi) :

Çalışma Voltajı:DC4.8~8.4V
Çalışma Sıcaklığı:-40°C~125°C
Çalışma Akım Tüketimi:
55mA@ 6V(ROLL)
40mA@ 6V(PAN)
Maksimum kontrol aralığı:
(ROLL) ±30°
(PAN) ±90°
(TILT) ±90°
Maksimum kontrol rotasyon hızı:
(ROLL) 60°/ s
(PAN) 150°/ s
(TILT) 150°/ s
Ölçüler:42.7x 30 x 14.2mm
Ağırlık:11g

Spesifikasyonları (T-REX 800E DFC) :

Aksesuarlar :

Features:
●3K karbon kompozit materyal ile yüksek mukavemetli aluminum kullanılarak oluşturulmuş gimbal iskeleti.
●540 derece dönebilen DS815 yüksek voltajlı robotik servolar ile 2s 7.4v giriş voltajını destekler. Sarsıntılı ilk çalışmaları engellemek amacıyla soft start özelliği vardır.
● Eşsiz gimbal destek sistemi, sayesinde temiz, yüksek duyarlılık, boşluk yaratmayan ve uçuş sırasında kameranın açısının hep aynı kalmasını sağlayan bir yapıya sahiptir.
● Sarsıntı emici amortisör sistemi, Align GS800 gimbal sistemi için özel geliştirilmiştir ve koyacağınız yüke bağlı olarak farklı yay gerginlikleri ayarlanabilir.
●GS800 gimbal kontrol ünitesi yüksek stabilite ve duyarlılık sunan 3 eksenli bir gimbal kontrol sistemidir. 5 kontrol moduna sahiptir: mod 1 -3 eksenle otomatik dengeleme; mod 2 - 2 eksenle otomatik dengeleme; mod 3 – 3 eksenle merkeze dönecek şekilde dengeleme; mode 4 - manuel; mode 5 – kurtarma modu. Bu farklı modlar sayesinde havadan görüntüleme ihtiyaçlarınıza çözüm sunar.
●Kolay ayarlanır. Bütün ayarlar sadece iki adımda tamamlanabilir.
●Eşsiz kurtarma modu sayesinde bir düşme durumunda görüntüleme ekipmanına en az zarar gelecek konumu sağlamak içindir.
●Lens zoom in ve zoom out özelliği vardır.
●Shutter aktivasyon özelliği vardır. GS800 kontrol ünitesi üzerinden kumanda komutu ile shutter kontrol edilebilir.
●Spektrum/JR satellite receiver’ları ve Futaba S.BUS altyapısını destekler.
●Güncellenebilir firmware arayüzü ile kablosu vasıtasıyla yeni yazılımlar yüklenebilir.
●Align APS gyro ve 3GX flybarless sistemi ile kullanılarak yüksek stabilite ve kontol kabiliyeti sunar.

Kullanıcının radyo kontrollü helikopter uçurmayla ilgili güvenlik önlemleriyle ve kullanımıyla ilgili bir bilgiye sahip olması gerekmektedir.

G800 GIMBAL x 1 set
Gimbal Support Assembly x 1 set
Gimbal Shock Absorbers Assembly x 1 set
DS815 HV Robor Servo x 3 set
GS800 Controller x 1 set
